为何有时LED灯串设计上有LED驱动IC时会造成LED电源

发布时间:2019-06-22 09:27人气:
依据使用电路的不同,会有不同操作问题如下:
  1. 升压(Boost)模式电流驱动IC
    由于驱动IC的启动电压都远低于LED灯串的顺向工作电压,因此驱动IC在低电压时即开始启动,往往IC启动电压甚至远不足电源电压的一半,此时若要达到额定功率输出,驱动电流至少要达到电源供应器输出额定电流的2倍以上,故会因电源供应器无法提供如此大的电流而无法驱动LED定电流模块。
  2. 降压(Buck)模式电流驱动IC

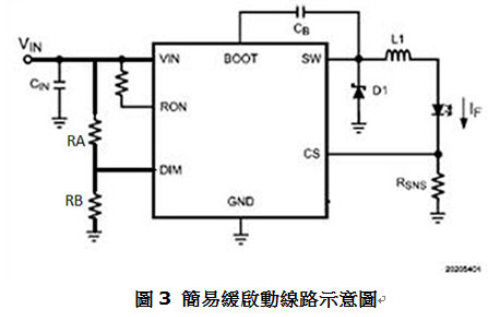

    选用电源输出电压远高于LED灯串的顺向电压时(例如电源输出48V,而LED灯串仅24V时且两者之间功率相当时),当电源启动到LED开始导通时LED电源供应器立即进入定电流操作模式,由于此时LED的消耗功率设定远大于此时电源定电流的驱动能力,造成驱动线路无法正常工作,而电源电压则被箝制在LED灯串的顺向电压下。 因此建议在LED驱动设计时将驱动IC的启动电压提升到接近电源输出电压或加入缓启动功能(如图3),待电源输出电压建立好后再启动驱动模块。或者选择电源时(使用在降压式模块)须选用电源输出电压接近LED灯串电压,而且驱动功率须留有余裕的电源供应器(LED消耗功率/0.85)。

DIM PIN 为PWM调光控制PIN也有标示为为EN (Enable) DIM(or Enable)保持0V时内部SW为关断; DIM之电压达到1.5V(Typ)时则Turn ON。 因此设定DRIVER的启动电压Vstart: Vstart = (VDIM/RB) x (RA+RB),Vstart设定以高出 LED的工作电压5~10%为原则
