什么是涟波噪声?要如何量测?

发布时间:2019-06-17 11:41人气:

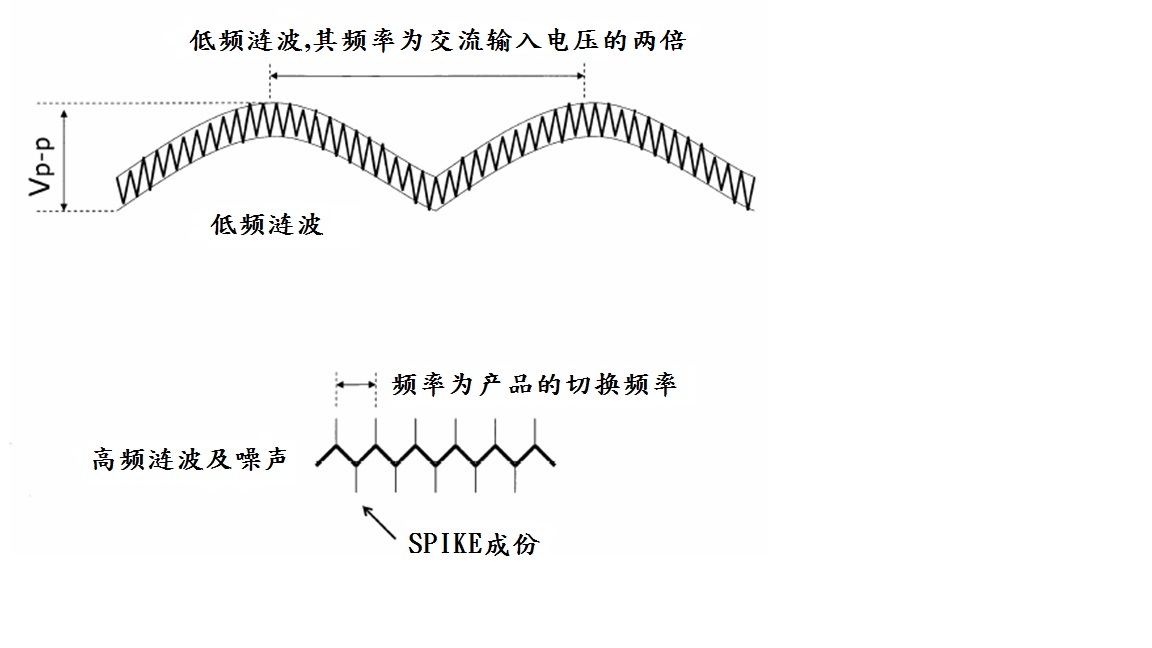

S.P.S.在输出直流电压上所含有的交流成分,其波形如下

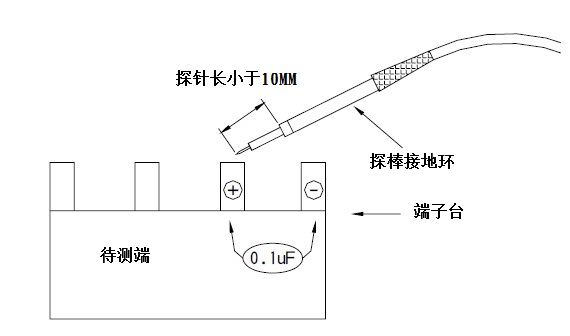

在S.P.S.涟波噪声中含有2 种成分,一是交流输入电压的倍频频率,另一为S.P.S.本身的切换频率。由于是高频噪声,在量测时,示波器带宽应设在20MHz,且探棒应以最短距离来量测;并在待测端加一小电容(0.1uF)来滤除噪声干扰,如下图所示。
